Dificuldade: fácil

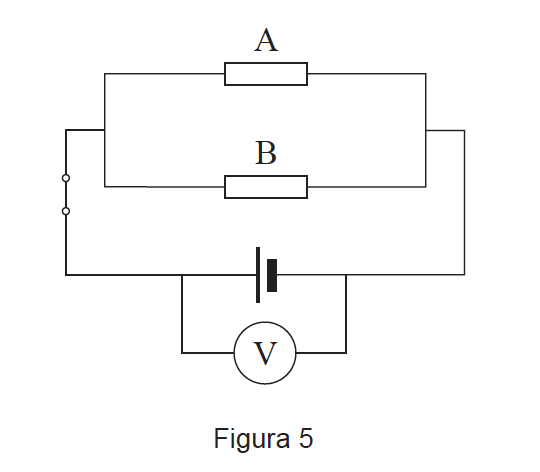

Na Figura 5, está representado um circuito elétrico com:

um gerador de força eletromotriz 9,20 V e resistência interna $2,0 \Omega$;
um voltímetro ligado nos terminais do gerador;
dois condutores, A e B, de resistências elétricas $R_{\mathrm{A}}$ e $R_{\mathrm{B}}$, sendo $R_{\mathrm{A}}=3 R_{\mathrm{B}}$.

Determine a potência dissipada no condutor A quando o voltímetro marca $8,74 \mathrm{~V}$.

Explicite o seu raciocínio, indicando todos os cálculos efetuados.

Fonte: Exame - 2020, 1ª fase
