A palavra radar é o acrónimo de Radio Detection And Ranging, que, em português, significa deteção e localização por rádio. Trata-se de um sistema que permite detetar a presença, a posição e a direção do movimento de objetos distantes, tais como navios e aviões.

O funcionamento do radar baseia-se na reflexão de um feixe de radiação eletromagnética. A radiação utilizada no radar pode ter comprimentos de onda, no vácuo, da ordem de grandeza do centímetro.

Quando o feixe de radiação, geralmente emitido por impulsos, encontra um obstáculo, uma parte desse feixe é refletida, regressando à antena emissora. O tempo que um impulso demora a chegar ao obstáculo e a regressar à antena emissora, depois de refletido, permite determinar a distância a que o obstáculo se encontra dessa antena.

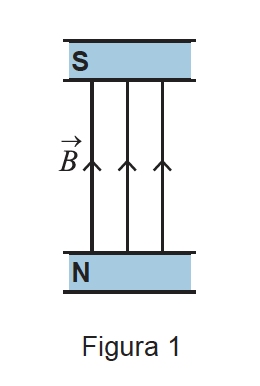

A radiação eletromagnética utilizada no radar pode ser produzida num dispositivo onde existem ímanes que originam campos magnéticos semelhantes ao campo magnético $\vec{B}$ representado na Figura 1.

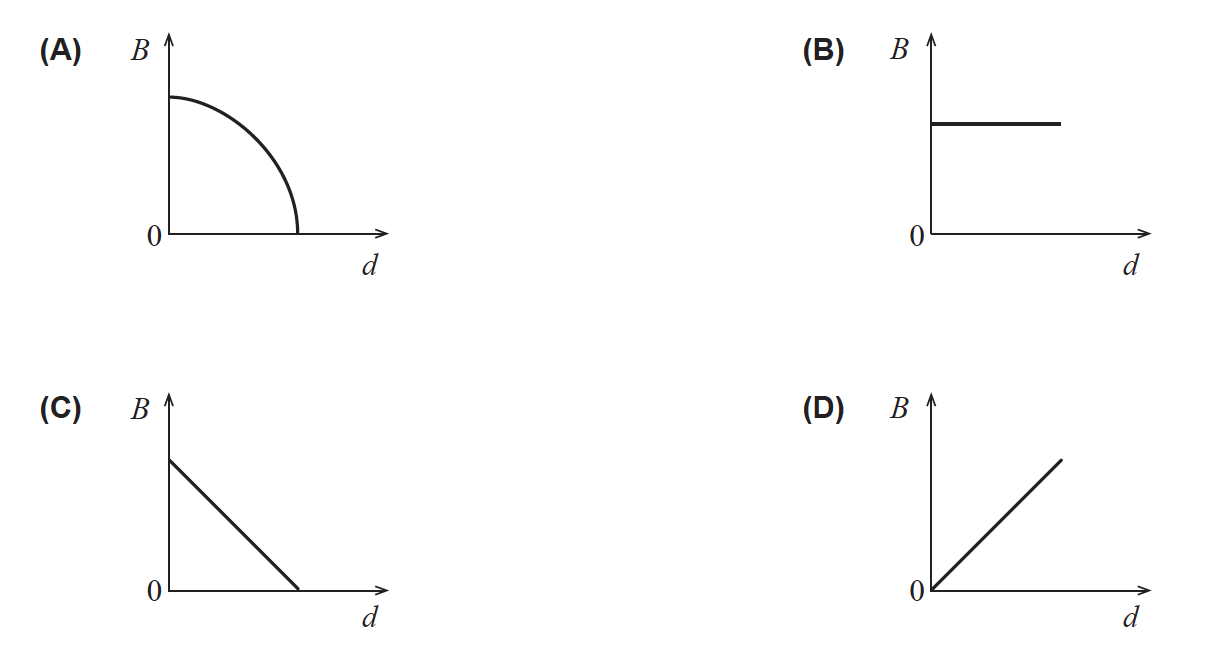

Qual é o esboço do gráfico que pode representar o módulo desse campo magnético, $B$, em função da distância, $d$, ao polo norte (N) do íman que produz esse campo?
